智能化掘進工作面系統

一、系統簡介

智能掘進工作面系統采用智能模糊控制和視頻AI處理技術，在地面和順槽智能化監控中心對掘進機和后路運輸?shù)染蜻M(jìn)設備進行智能監控與可視化遠程干預，實現了掘進工作面智能化、少人化作業、系統采用了針對掘進設備與作業環境的快速感知與模糊控制技術，不僅提升了智能化工作面系統的安裝維護效率，也大大提高了掘進作業的智能化水平。

二、核心功能

遠程控制

利用電液控技術，集控中心可以對掘進機進行控制操控。

一鍵啟停

集中控制中心能夠?qū)崿F(xiàn)巷道掘進工作面破巖、運輸?shù)瘸商自O(shè)備的“一鍵啟?！笨刂?。

工況監測

通過油壓、油溫、油位、水壓、測距、位移傳感器等，實時監測掘進機各項數據。

三維建模

三維建模技術實現數字孿生情景再現，在視線不好的情況下，可以實現盲割功能。

有線+無線

通訊系統采用無線+有線傳輸能確保掘進機數據傳輸?shù)撵`活性和可靠性。

數據處理

通過激光傳感器輔助陀螺儀，實時導航掘進機定態定姿、環境及人員監測等。

自動截割

掘進設備具備自動截割功能，能夠?qū)崿F(xiàn)遠程遙控截割。

視頻處理

系統采用視頻AI增強模糊算法，實現危險區域人員接近識別與報警功能。

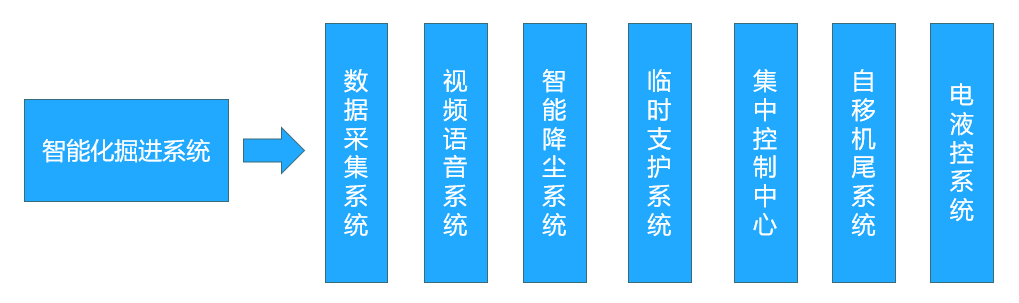

三、系統組成

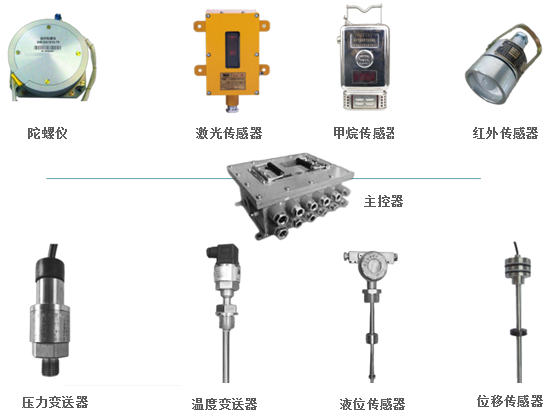

✦ 數據采集系統

數據采集系統共包括3部分，掘進機實時導航定態定姿、掘進機工況監測、環境及人員監測。包含了陀螺儀、激光測距傳感器、位移傳感器等組成。

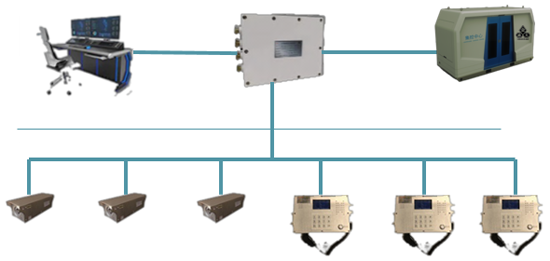

✦ 視頻語音系統

視頻系統中增加了獨有的視頻AI增強模糊算法，可實現視頻增強功能，以達到對掘進頭及生產環境進行準確識別，并通過“有線+無線”方式實現語音通話功能。

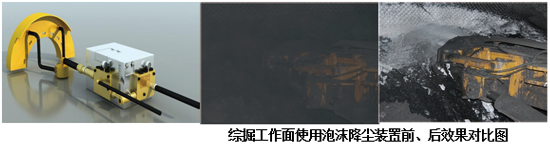

✦ 智能降塵系統

在防塵用水中加入定量的泡沫抑塵專用液，通過專用發泡裝置，引入壓風，產生高倍數泡沫，由噴嘴泡沫噴灑機構噴灑至塵源，利用泡沫良好的覆蓋、濕潤和黏附等特性作用于粉塵，從源頭上阻止粉塵的擴散，有效降低空氣中的粉塵濃度。本技術主要包含礦用泡沫抑塵設備和礦用泡沫抑塵專用液兩種產品，與其他濕式抑塵技術相比具有用水量少、降塵效率高的特點。

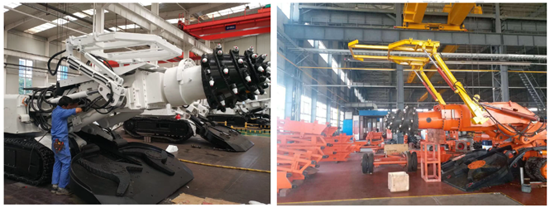

✦ 臨時支護系統

臨時支護裝置裝配在掘進機的中上部，選位合理，配套簡便，對掘進機的改造量很小，不干擾掘進機的運動和截割作業功能，實現了機械化支護作業，降低了工人施工勞動強度，提高了掘進效率，使錨護工人的安全得到了有效的保障。

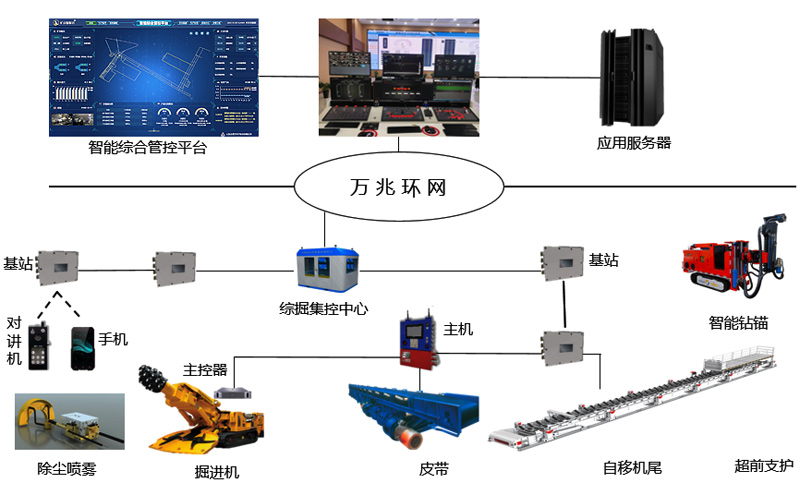

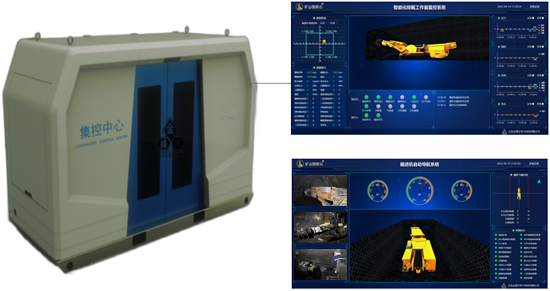

✦ 集中控制中心

集中控制中心能夠?qū)蜻M(jìn)設備、支護設備、運輸設備等運行參數進行實時監測與控制；能夠?qū)崿F(xiàn)巷道掘進工作面破巖、運輸?shù)瘸商自O(shè)備的“一鍵啟?！笨刂?；具備掘進工作面環境（粉塵、瓦斯等）智能監測與分析功能、智能降塵功能，并與掘進裝備實現聯動，具有危險區域人員接近識別與報警功能。

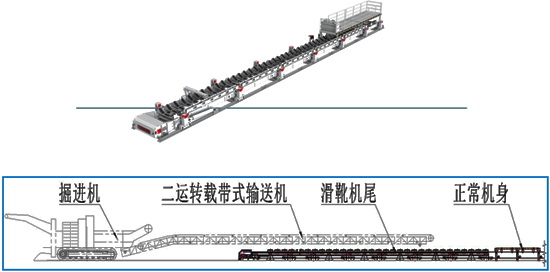

✦ 自移機尾系統

自移機尾主要使用于工作面橋式轉載機和順槽帶式輸送機的聯接，該裝置以自帶液壓站為動力，額定工作壓力20MPa,其原理是利用摩擦力，互為支點，實現帶式輸送機的機尾自移。具有自行推移，調整皮帶機跑偏及機尾和轉載機頭校直功能。

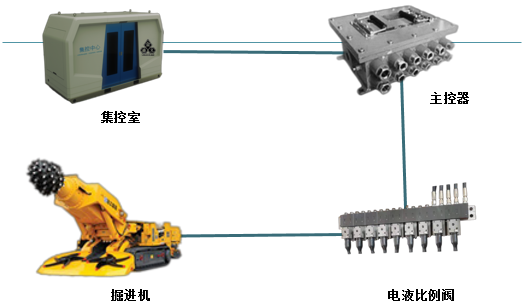

✦ 電液控系統

電液控制系統主要包括三部分，液壓系統改造、原車電控箱改造、增加隔爆控制箱。保留掘進機原有的液控先導手柄及主閥。在主閥與液控先導手柄中間旁路電液先導比例閥，在不改動原液壓控制系統的同時，實現遠程控制。電液閥，應選用被改造的機型匹配的品，具有電控、液控和手動操作等功能，可實現無級調速。
